Montageset voor fotovoltaïsche pannendaken

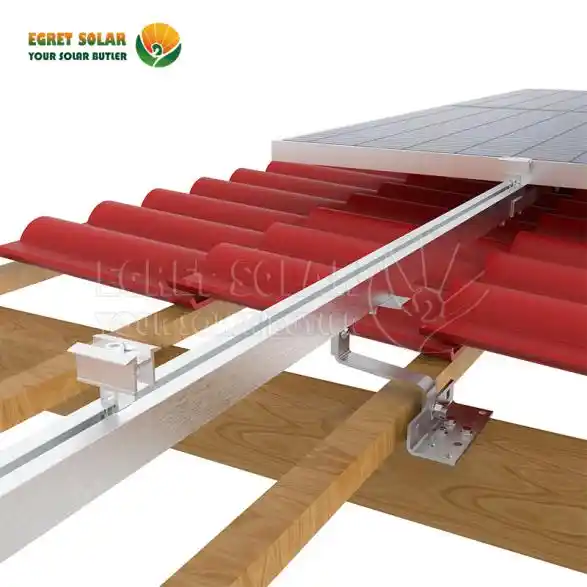

Fotovoltaïsche pannendakmontageset is een compleet fotovoltaïsch montagesysteem, geleverd door Xiamen Egret Solar New Energy Technology Co., Ltd om zonnepanelen veilig en stabiel te installeren op daken van keramische tegels (kleipannen). Dit structurele systeem maakt gebruik van een dakhaak, aluminium rail en een snelklemontwerp. Het wordt op dakgordingen gemonteerd doorverstelbare RVS dakhakenVervolgens worden de PV-panelen op rails van aluminiumlegering gedragen. Eindelijk worden ze met een midden- en eindklem stevig vastgezet. Het hele systeem beschikt over een eenvoudige structuur en gestroomlijnde componenten, die zowel installatiegemak als structurele stabiliteit bieden.

Specificatie

Onderdeel

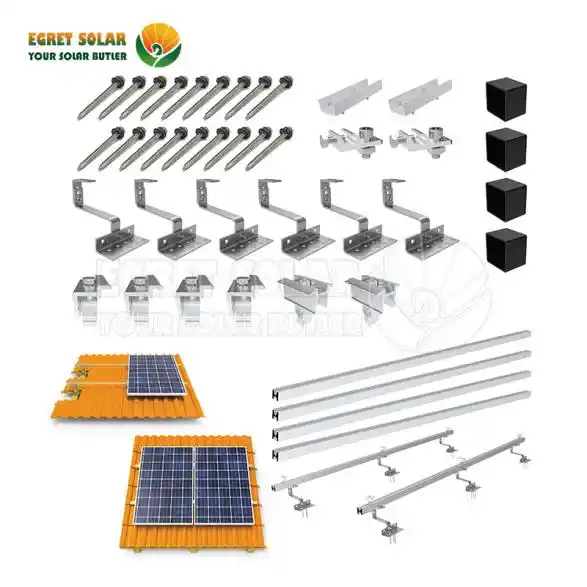

De 2x PV-montagesysteemset van Egret Solar, ontworpen voor installatie van twee zonnepanelen op het dak, bevat de volgende componenten.

1.Vier stukaluminium zonnerails 40x40mm. Gemaakt van een hoge sterkte AL6005-T5 aluminiumlegering met een geanodiseerd oppervlak, met een oppervlakteoxidefilmdikte van 10 µm, biedt het uitstekende corrosieweerstand en lichtgewicht eigenschappen. De rails zijn met een moer aan haken bevestigd, ter ondersteuning van de fotovoltaïsche modules. Dankzij het unieke dwarsdoorsnedeontwerp kunnen de moeren vanuit elke positie op de boven- of bovenkant van de rails worden vastgezet, wat de installatie flexibel en gemakkelijk maakt.

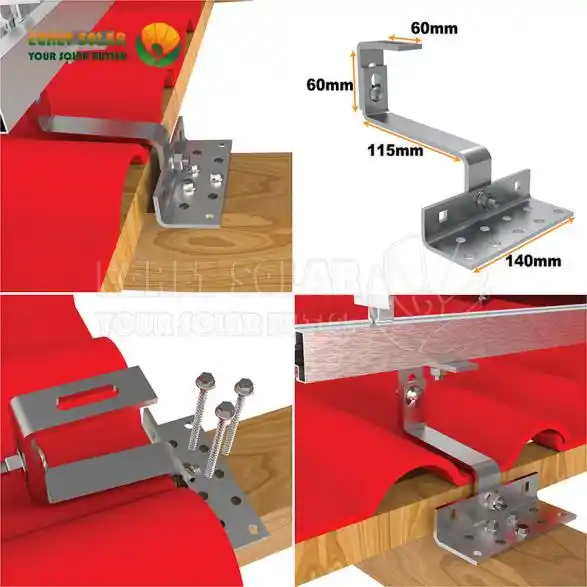

2. Zesdelige verstelbare dakhaken. Gemaakt van SUS304 roestvrij staal, bieden ze een hoge sterkte en corrosiebestendigheid. De haken worden met zelftappende schroeven aan de dakbalken bevestigd. De verstelbare haken ondersteunen zowel horizontale als verticale aanpassingen, zodat ze flexibel kunnen worden aangepast aan verschillende tegelsoorten en dakoneffenheden.

3. 2 stuks railverbinders. De railconnectoren worden veel gebruikt om twee rails met elkaar te verbinden. Het kan de lengte van de aluminium rail verlengen. Accepteer maatwerk.

4. 4 stuks snelle eindklemmen. Geïnstalleerd aan de buitenrand van de fotovoltaïsche module, is het geschikt voor ingelijste fotovoltaïsche modules met een dikte van 30-40 mm.

5,2 stuks snelle middenklemmen. Het compacte ontwerp, gemonteerd tussen twee fotovoltaïsche modules, draagt ​​effectief belastingen over en handhaaft een uniforme module-afstand.

6,2 stuks aardingskabels. Deze worden gebruikt voor de elektrische aardaansluitingen van het montagesysteem op zonne-energie. Het zorgt voor de bliksembeveiliging en aardingsveiligheid van het gehele fotovoltaïsche systeem.

7. Vier stuks eindkappen

Deze eindkappen, geïnstalleerd aan beide uiteinden van de rail, bieden stofdichte, waterdichte en beschermende functies. Ze voorkomen dat vreemde voorwerpen de rail binnendringen. Zo wordt de levensduur van het systeem verlengd.

Sollicitatie

De pannendakbevestigingsset is bedoeld voor het installeren en bevestigen van twee fotovoltaïsche zonnepanelen op de installatie van een fotovoltaïsch systeem met pannendaken in woningen en fotovoltaïsche projecten met pannendaken in kleine commerciële gebouwen.

Voordelen

1. Eenvoudige en snelle installatie

Montageset voor pannen/leien/hellend dak 2 zonne-PV-panelen bestaat uit slechts een paar componenten, zoals dakhaken, zonnerails en klemmen enzovoort. Dankzij het unieke ontwerp van de raildoorsnede kunnen de klemmen vanuit elke positie worden vastgezet. Het verbetert de installatie-efficiëntie aanzienlijk.

2. Beschermt het dak en voorkomt tegelschade

Er hoeft niet op de tegels te worden geboord of gelast. Het beschermt effectief de integriteit en waterdichtheid van de dakpannen.

3. Hoogwaardige materialen, duurzaam en duurzaam

Gemaakt van AL6005-T5 aluminiumlegering en SUS304, het biedt hoge sterkte, uitstekende corrosieweerstand, roestbestendigheid. De levensduur van het gehele systeem kan oplopen tot 25 jaar.

4. Tweerichtingsaanpassing, hoog aanpassingsvermogen

De verstelbare haken kunnen zowel horizontaal als verticaal worden aangepast,

5. Complete kit, oplossing in één stap. Deze kit bevat alle accessoires die nodig zijn om twee zonnepanelen te installeren. U hoeft geen extra accessoires aan te schaffen. De installatie is direct uit de doos klaar.

Veelgestelde vragen

Q1. Kan ik het gratis monster van de PV-beugel pannendakset 2-modules krijgen?

A1. Ja, natuurlijk. Normaal gesproken levert Egret Solar het gratis monster. Maar de vracht wordt verzameld.

Vraag 2. Wat is de levertijd voor Egret-zonnemontagebeugels, zoals een zonne-carport?

A2. 10-25 dagen na ontvangst van de aanbetaling. Het hangt af van de bestelhoeveelheid.

Q3. Welke certificering heb je?

A3. We hebben CE-, SGS- en ISO-certificering.

Q4. wat is de verpakkingsmanier?

A4. Dozen met pallets

Vraag 5. Wat zijn de betalingsvoorwaarden?

A5. Meestal door T/T30% aanbetaling, T/T 70% saldo vóór verzending.
