Hoe installeer ik een oost-west ballast zonne-montagesysteem?

[Voorbereiding vóór installatie]

Hier is een lijst met items die u moet voorbereiden vóór de installatie:

Hulpmiddelen:

Schroevendraaier: Wordt gebruikt om schroeven stevig vast te draaien.

Meetlint: Wordt gebruikt om ervoor te zorgen dat de beugel zich in de juiste positie bevindt.

Niveau: Wordt gebruikt om te bevestigen dat de beugel horizontaal is geïnstalleerd.

Ons zonne-ballastsysteem omvat de volgende accessoires:

Voorgemonteerde statiefsteun, rail- en railverbinding,Midden klemEn eindklem, railklem, aardingsclip enAarding Lug、Ballastbak、M8*60 zeskantbouten en M8 flensmoer. Houd er rekening mee dat u zelf voor de cementblokken moet zorgen.

Voorgemonteerde statiefsteun

Spoor- en spoorverbinding

Middenklem en eindklem

Railklem

Aardingsclip en aardingslipje

Ballastbak

[Stap 1]

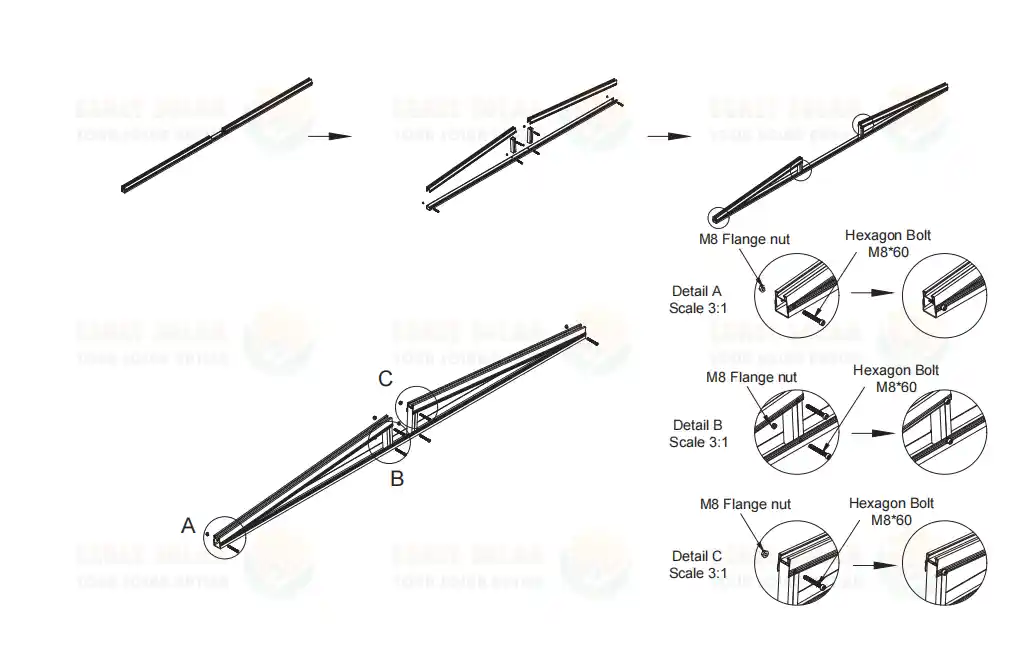

Vouw de voorgemonteerde beugel open en installeer M8*60 zeskantbouten en M8 flensmoeren op de punten A, B en C gemarkeerd in het onderstaande diagram om de statiefbeugel vast te zetten.

[Stap 2]

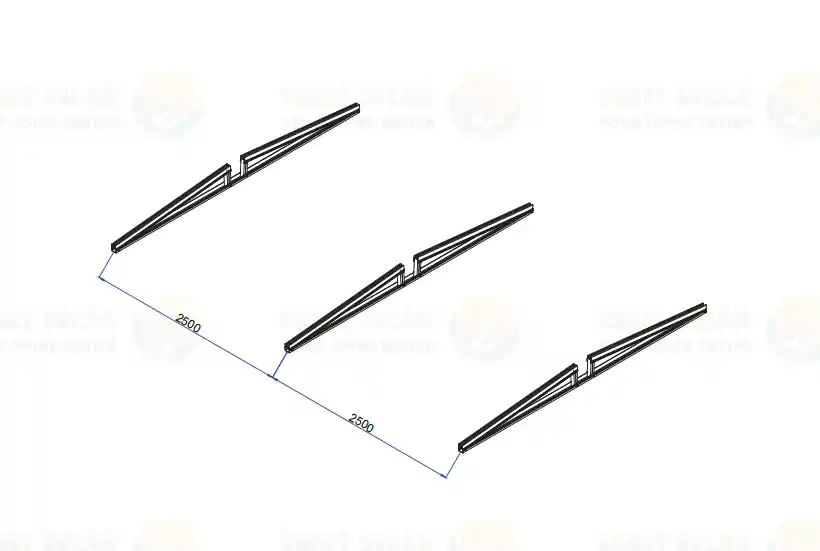

Volgens de tekeningen zijn de voorgemonteerde statiefsteunen in het Solar Flat Roof Mounting System op een afstand van 2500 mm geplaatst.

[Stap 3]

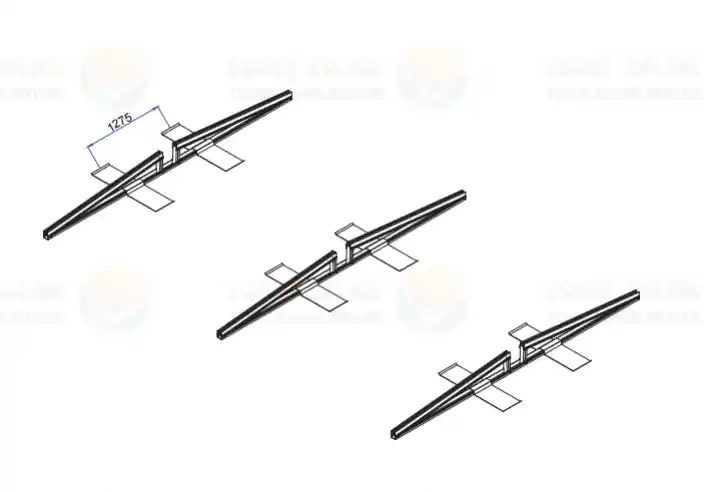

Plaats de ballastbak beurtelings in de voorgemonteerde statiefsteun en de afstand tussen de twee ballastbakken bedraagt ​​ongeveer 1275 mm, zoals weergegeven in de afbeelding.

[Stap 4]

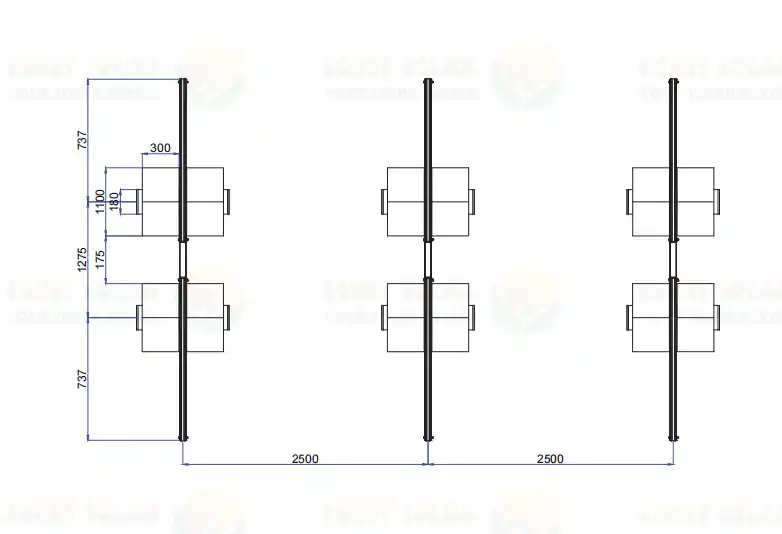

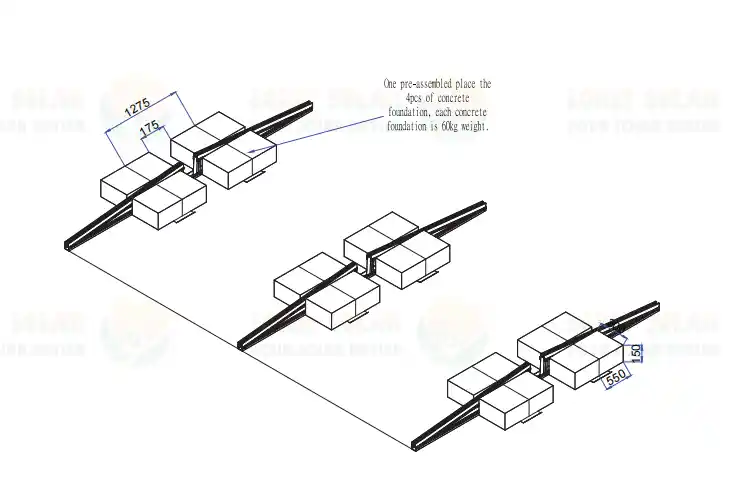

Plaats het betonblok op de ballastbak. Houd er rekening mee dat één voorgemonteerde statiefsteun moet worden ondersteund door vier betonblokken en dat elk betonblok minimaal 60 kg moet wegen. De afmetingen en plaatsing van de cementblokken in het Ballast Solar Mounting System voor betonnen platte daken worden weergegeven in de volgende afbeelding.

[Stap 5]

Het volgende is een bovenaanzicht van de voorgemonteerde statiefsteun, ballastbak en betonblok nadat de bovenstaande installatiestappen zijn voltooid.

[Stap 6]

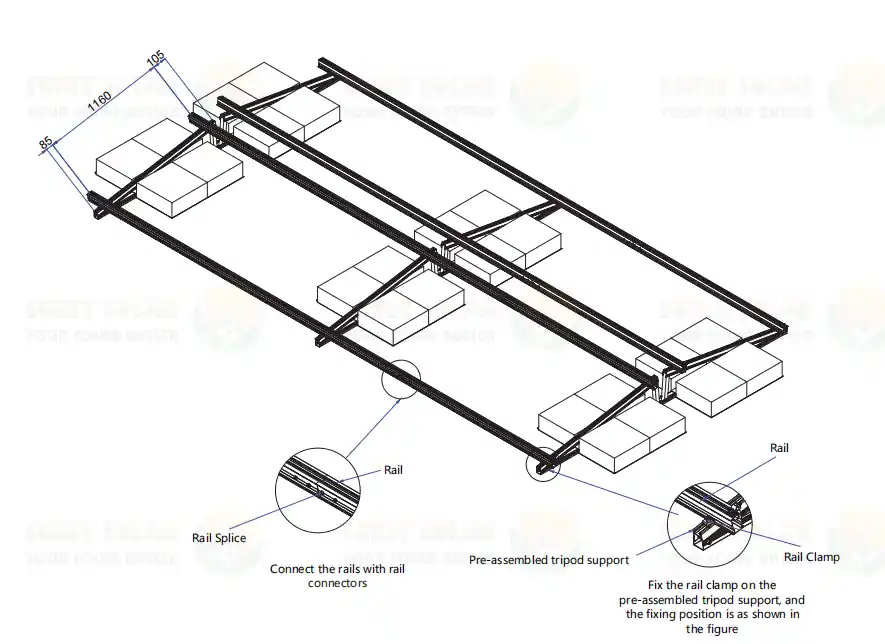

Verbind de rails met behulp van de railverbinding en bevestig de railklemmen aan de voorgemonteerde statiefbeugel, zoals weergegeven in de afbeelding.

[Stap 7]

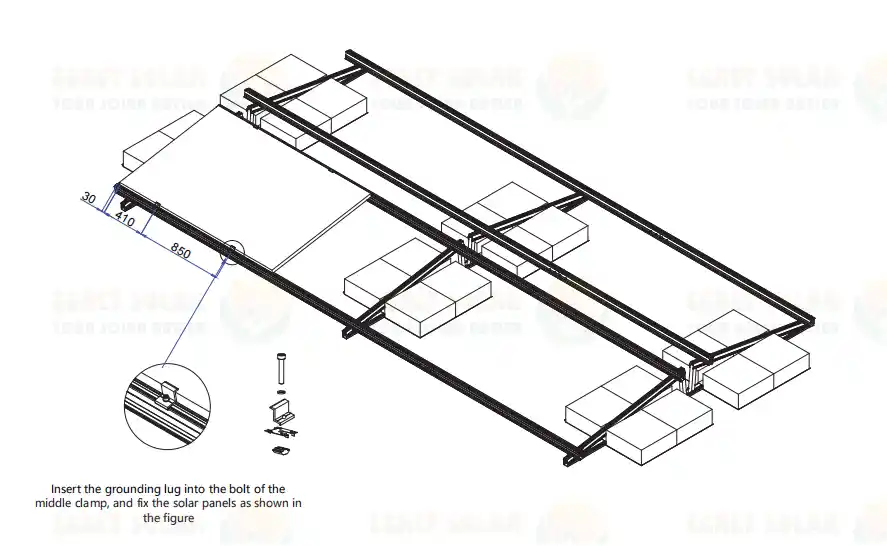

Plaats het zonnepaneel op de rail en steek de aardingsclip in de bout van de middenklem, zoals weergegeven in de afbeelding.

[Stap 8]

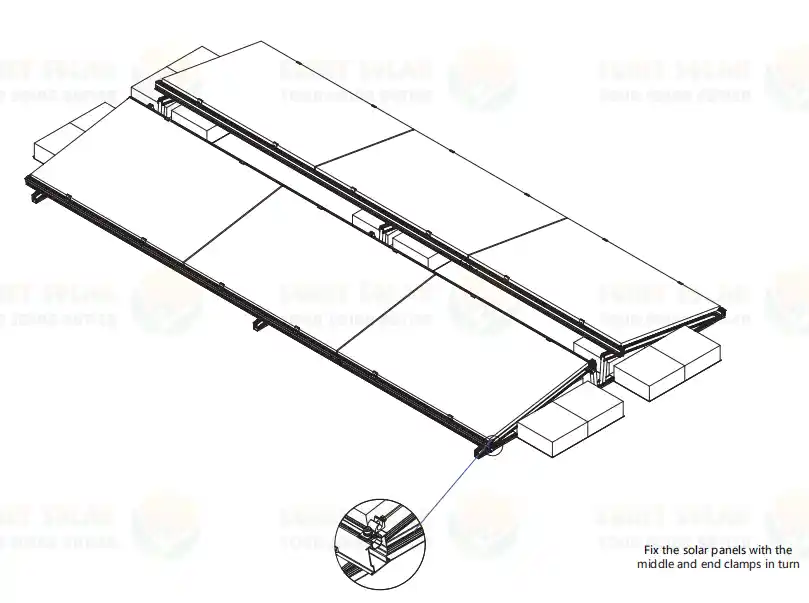

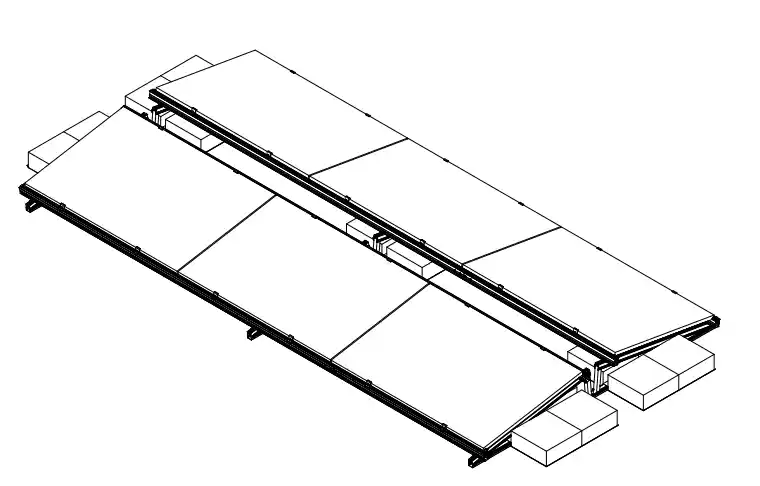

Plaats de zonnepanelen in de juiste volgorde en installeer vervolgens de midden- en eindklem om ze vast te zetten, zoals weergegeven in de afbeelding. Hiermee is de installatie van het gehele Oost-West Solar Ballasted Mounting System voltooid.

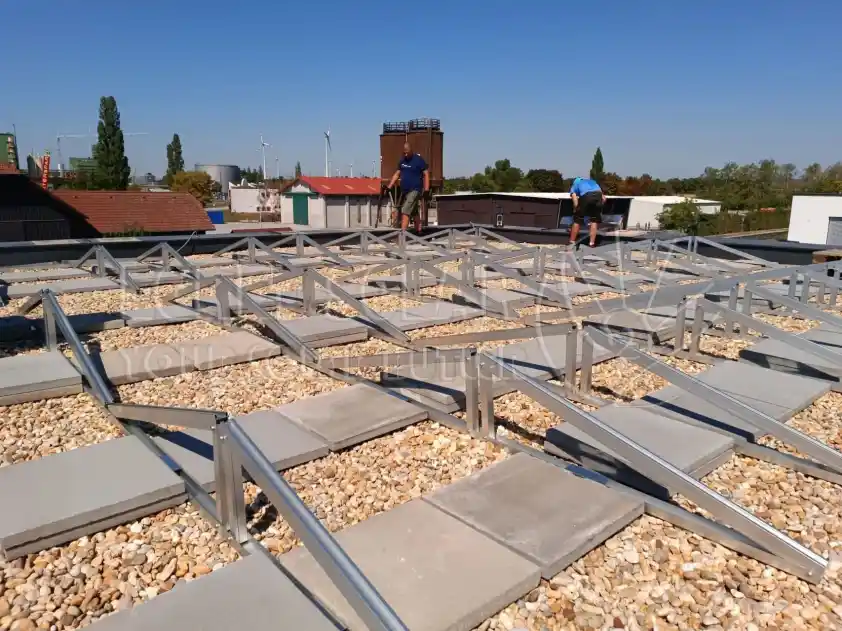

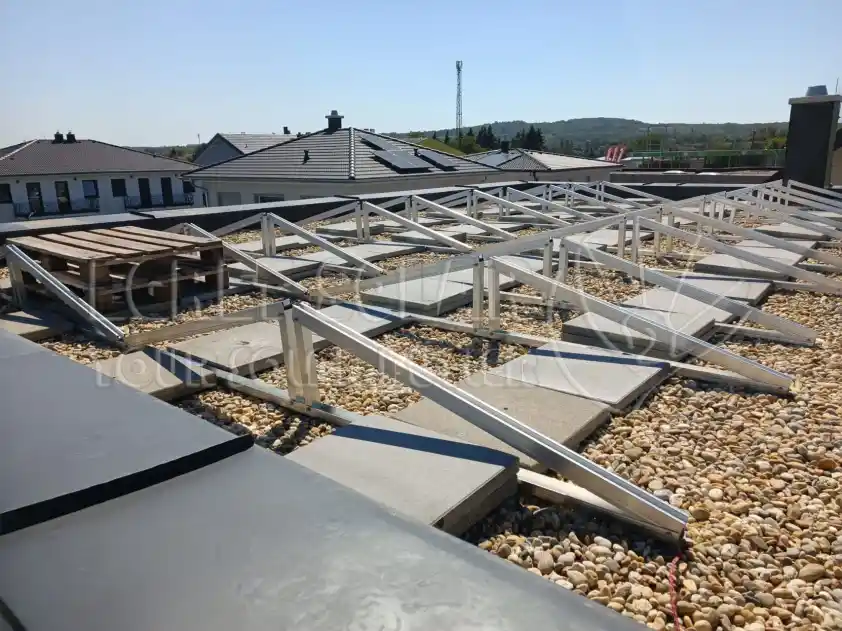

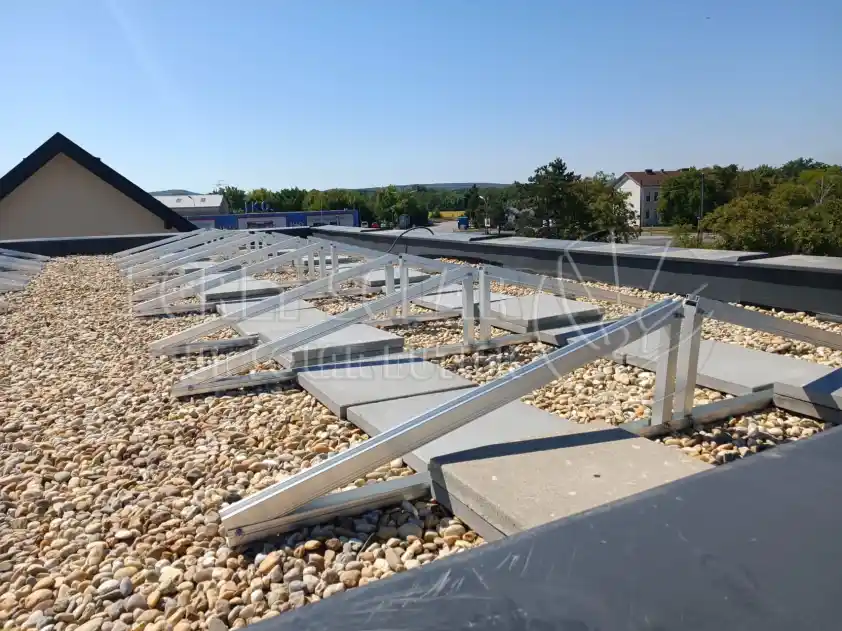

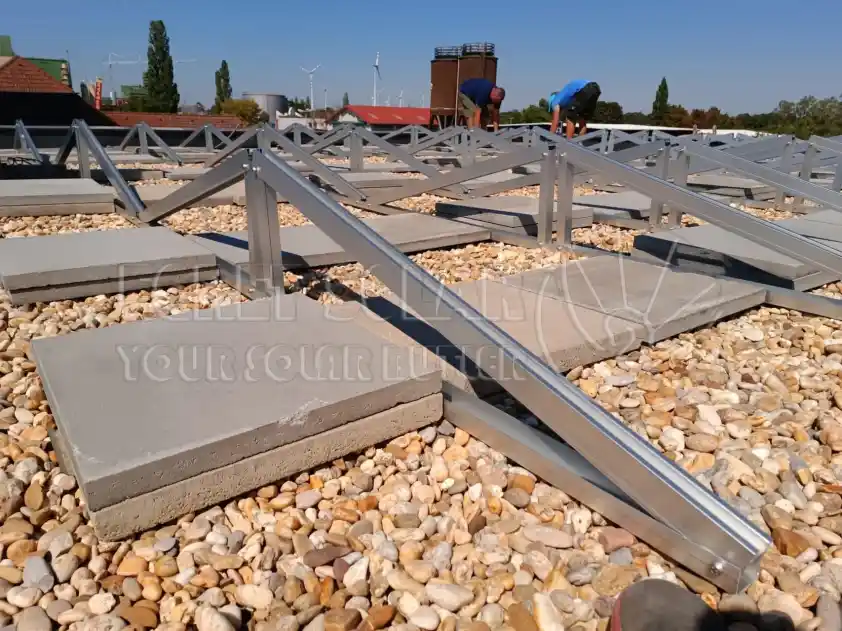

[Installatievoorbeeld]
