Eindklemmen

DeEindklemmen vanZilverreiger Zonnemoet, net als het middendrukblok, compatibel zijn met de dikte van het componentframe (meestal 30-40 mm).Aangepastvolgens verschillende technische oplossingen, en het is gemaakt van geanodiseerd aluminiumlegeringsmateriaal om corrosie met het componentframe te voorkomen en tegelijkertijd een isolerende rol te spelen.

Belangrijkste kenmerken

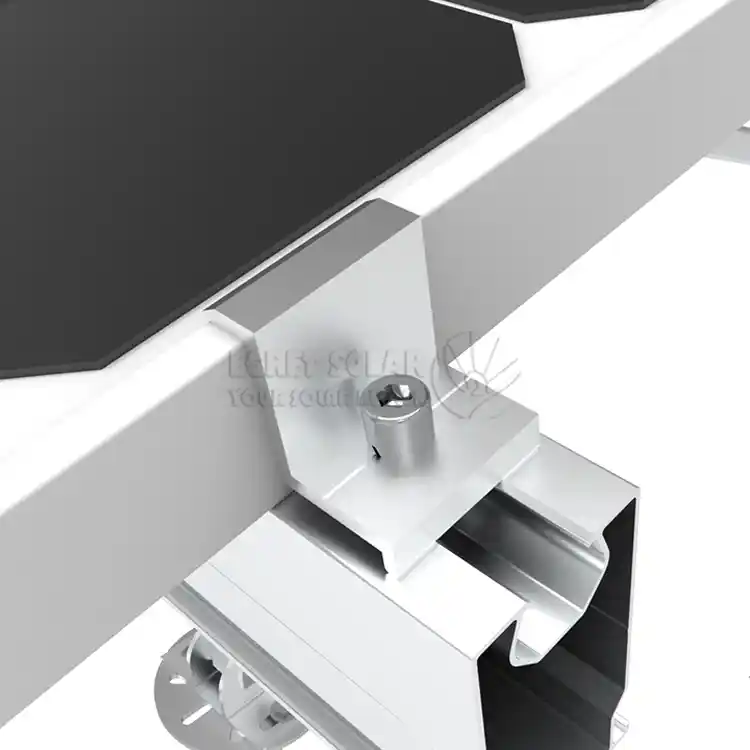

eindklem zonne-energiebevestigt het frame van het buitenste onderdeel van elke rij aan het uiteinde van de rail om te voorkomen dat het wegglijdt. Tegelijkertijd helpt het indrukken van de randen van de componenten om de invasie van wind, regen en stof vanaf de zijkanten te verminderen. Het bevindt zich aan de rand van de array en draagt ​​direct de sterkste windhefkracht (opwaartse trekkracht) en windzuigkracht. Het is een belangrijk krachtdragend punt in het windbestendige ontwerp en moet voldoende mechanische sterkte hebben.

Het verschil tussen Solar klem

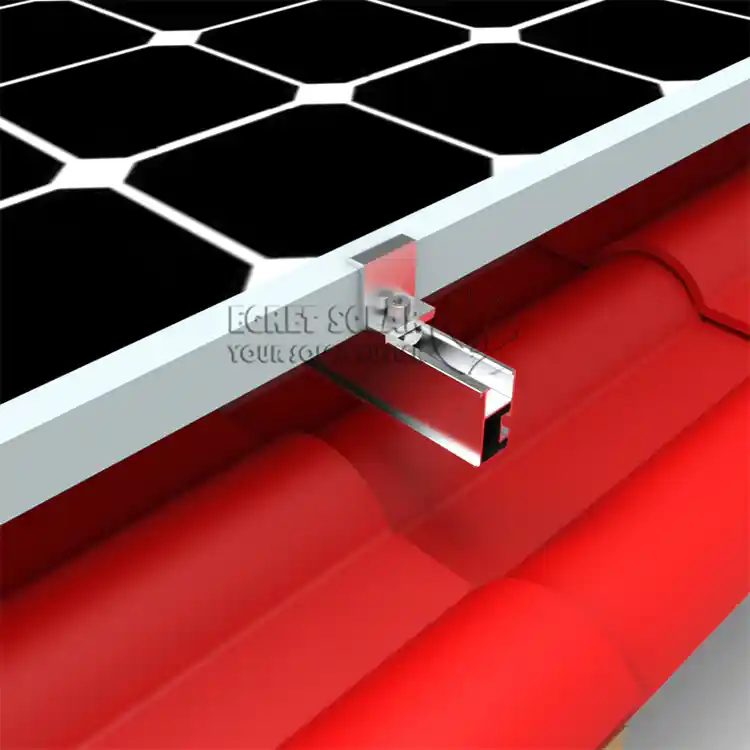

De installatiepositie van deeindklem voor zonnepanelenbevindt zich aan het begin en einde van de array en alleen het buitenste frame van één module is vast. De kernkracht draagt ​​voornamelijk de sterkste windbelasting aan de rand van één kant van de module en speelt tegelijkertijd de rol van terminalfixatie, het weerstaan ​​van extreme winddruk en het afdichten van de rand. Het uiterlijk is meestal ontworpen met één uiteinde gesloten of voorzien van een eindafdekking.

De Mid Clamp wordt in het midden van de array geïnstalleerd en klemt tegelijkertijd de binnenframes van twee aangrenzende componenten vast, waarbij de kracht wordt gedragen die door de twee aangrenzende componenten wordt overgebracht. Het is voornamelijk bestand tegen de opwaartse windkracht. Beide uiteinden van de Mid Clamp zijn open en worden gebruikt om het paneel vast te houden.

Ontwerpprincipes

Het ontwerp van het product lost de belangrijkste problemen op die vaak voorkomen in de praktische techniek. Het traditionele einddrukblok is gevoelig voor rotatie en verplaatsing wanneer het wordt vastgedraaid, deZilverreiger Zonneontwerpen van deeindklemmen voor montage van zonnepanelenHet driehoekige draagoppervlak, ontworpen, ontwikkeld en geproduceerd, zet de rotatiekracht die wordt gegenereerd door de bevestiging om in een verticale neerwaartse vergrendelingskracht via een uniek contactoppervlak, waardoor dit probleem fundamenteel wordt opgelost en de installatie steviger wordt. Het T-bolt-ontwerp met antisliptanden. De bouten kunnen voor bevestiging in de geleidingsrailgroeven worden geklemd, waardoor bediening met één hand mogelijk is en het installatiegemak aanzienlijk wordt vergroot.

Mensen vragen het ook

Vraag: Waarom moet het van hetzelfde merk of compatibele serie zijn als de geleiderails en componenten? Kunnen ze willekeurig worden gebruikt?

A: Het wordt niet aanbevolen om ze te mengen. Door mechanische mismatch zijn de groefbreedte en vormtolerantie van profielen (geleiderails) van verschillende merken verschillend. Deeindklemmen voor zonnepanelen

vanT-bout is mogelijk niet correct geplaatst of vergrendeld, wat resulteert in een onstabiele installatie.

Vraag: Tijdens de installatie blijven de bouten draaien en kunnen ze niet worden vastgedraaid. Wat moet ik doen?

A: Dit kan worden veroorzaakt door een onjuiste installatievolgorde of onjuist gereedschap. Zorg er eerst voor dat de boutkop correct in de geleiderailgroef is geplaatst. Ten tweede moet een momentsleutel worden gebruikt en moet het aandraaien worden uitgevoerd in overeenstemming met de aanhaalwaarde gespecificeerd in de producthandleiding (meestal binnen het bereik van 16 tot 20 Newtonmeter). Draai hem eerst met de hand vast en draai hem ten slotte vast met een momentsleutel.

Vraag: Wat zijn de speciale vereisten voor de materiaalkeuze voor producten in besneeuwde en koude streken?

A: Het wordt aanbevolen om aluminiumlegering als hoofdmateriaal te gebruiken. Het oppervlak is behandeld met anodiseeroxidatie om een ​​goede beschermlaag te bieden en corrosie te voorkomen.
