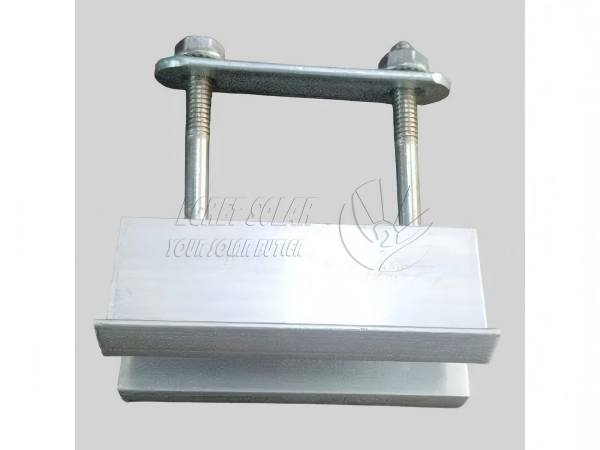

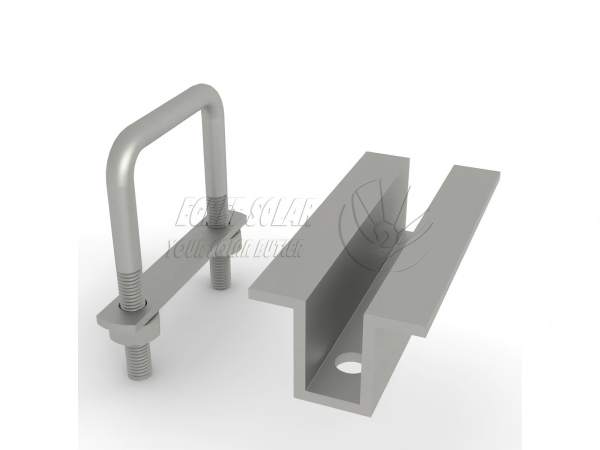

Dubbele U-bout zonne-middenklem

De Egret dubbele U-bout middenklem op zonne-energie wordt gebruikt om de zonnepanelen aan beide zijden op de middenpositie tussen twee aangrenzende fotovoltaïsche zonnepanelen te bevestigen. In tegenstelling tot gewone zonne-middenklem eneind klemHet klemlichaam is langer, 80-100 mm, wat resulteert in een gelijkmatigere krachtverdeling en het vormen van een bufferstructuur om beknelling en krassen op het fotovoltaïsche aluminium frame te voorkomen.

De standaardlengte van het product beslaat 80-100 mm en andere aangepaste lengtes worden geaccepteerd. Het is compatibel met de gangbare fotovoltaïsche modulediktes van 30/35/40 mm op de markt; de hoogte van de U-vorm kan worden aangepast aan de verschillende specificaties van vierkante stalen hoofdbalken.

PRODUCTPARAMETERS

Aanpassingsinstructies

Optie aluminium klemlengte: 80 mm tot 120 mm

Geschikte framehoogte voor PV-panelen: 30 tot 40 mm

Openingsbreedte U-bout (geschikt voor hoofdliggers van rechthoekige buis): 40/60/80/100 mm, geschikt voor rechthoekige beugels van 40×60, 50×80, 50×100, etc.

Diameter U-bout PV-bevestiging: typisch M8 en M6

Als de beugelrail een ronde buis is, kunt u een U-vormige afgeronde bout gebruiken; Als U-vormig staal wordt gebruikt, kan dit worden gebruiktzonne-middenklem met kunststof moer .

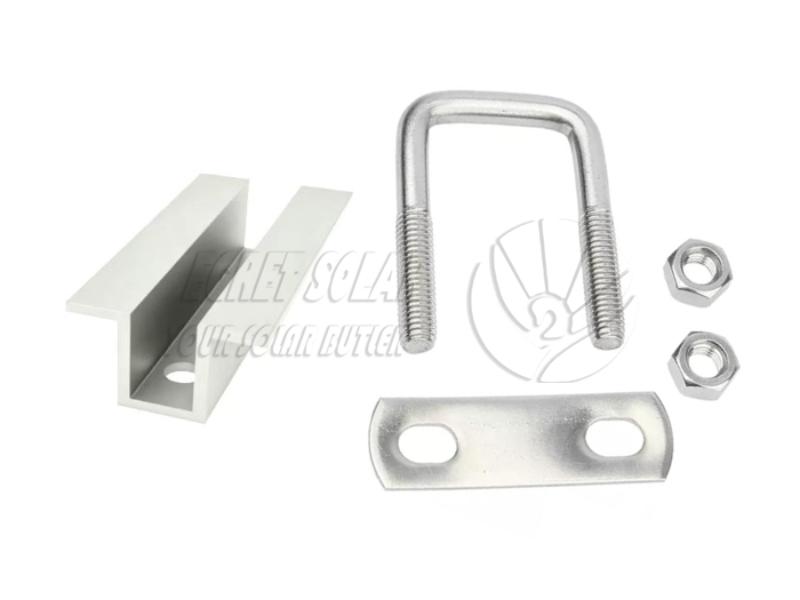

Inbegrepen componenten

De complete set U-bolt pv-klemmen wordt als set verzonden, er is geen aparte aankoop van accessoires vereist. De volledige set bestaat uit het volgende:

1. Aluminium middenklem *1

(Al6005-T5 geëxtrudeerd profiel van aluminiumlegering, geanodiseerd oppervlak

2.Aluminium lange plaat*1

(Aluminium klem van hetzelfde materiaal）

3.U-bout *1:

(Q235 staal thermisch verzinkt, integraal gebogen, roestvrij en weerbestendig)

4. Platte sluitringen *2

(Thermisch verzinkte standaardbevestigingen, anti-loslating en antislip）

5. Flensmoeren of externe zeskantmoeren *2

Kenmerken van de U-zonne-middenklem

Evenwichtige spanningsverdeling, waardoor paneelverschuiving wordt voorkomen

Het grote verbindingsoppervlak tussen de aluminium klem en het frame en de rail van het zonnepaneel zorgt voor een gelijkmatige spanningsverdeling in vergelijking met de gewone middenklem, waardoor paneelverplaatsing bij sterke wind en temperatuurschommelingen wordt voorkomen.

Langdurige corrosiebestendigheid buitenshuis

Dubbellaagse montageklem voor zonne-energie is bestand tegen UV-stralen, regen en zuur-/alkalicorrosie; De U-bouten zijn thermisch verzinkt en garanderen een roestvrije werking gedurende 15 jaar, zelfs in kustgebieden met een hoog zoutgehalte en regenachtige zuidelijke streken, geschikt voor diverse ruwe buitenomgevingen.

Geweldige service na verkoop

Onze producten maken gebruik van hoogwaardige stalen basismaterialen en zijn voorzien van een verzinkte laag van 65 µm, wat een levensduur van 25 jaar en een garantie van 12 jaar oplevert.

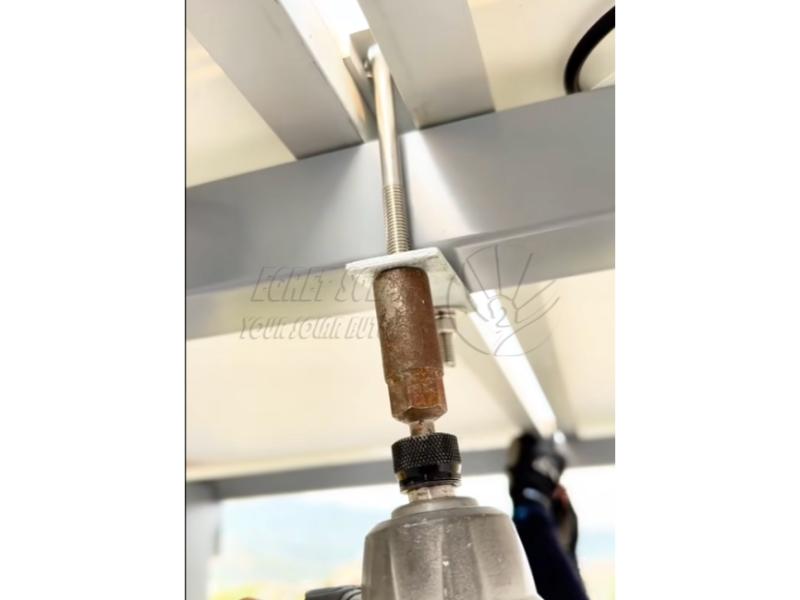

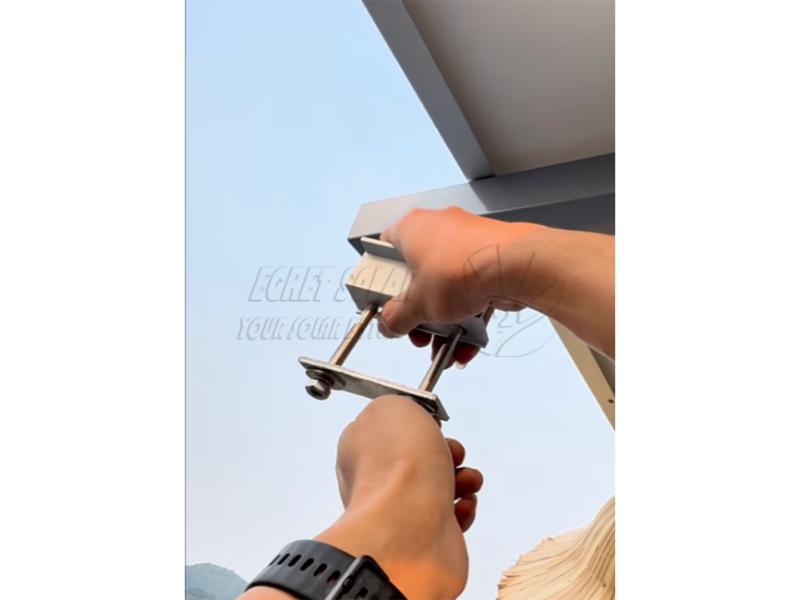

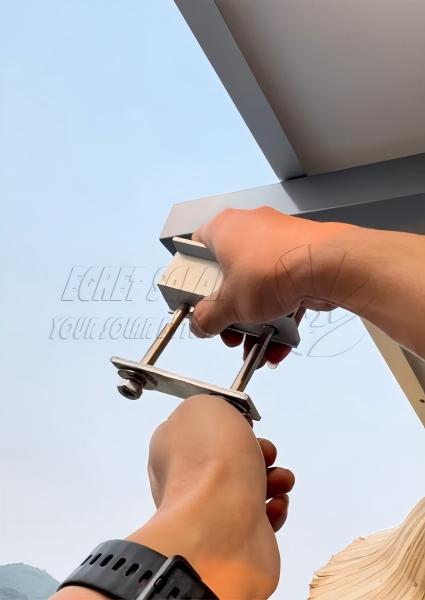

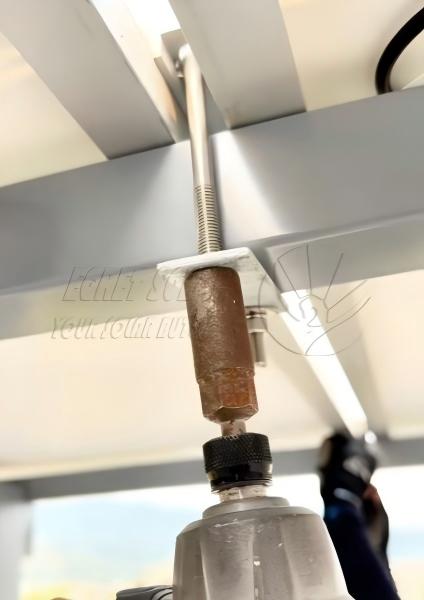

                                                                   Installatiefoto geleverd door een klant uit Mauritius

Veelgestelde vragen

Q1. Op welke vierkante buisbalken kan de U-bout worden bevestigd?

A1. Standaard U-bouten passen op rechthoekige gegalvaniseerde/ZAM-stalen vierkante balken. Als uw beugel speciale breedte-/diktebalken gebruikt, kunnen we de U-bouthoogte en openingsbreedte aanpassen aan uw tekeningen.

Vraag 2. Kan deze klem worden gebruikt in gebieden met veel zoutnevel nabij de zee?

A2: Ja. De Solar U middenklem is UV-bestendig en zuurregenbestendig; de thermisch verzinkte bevestigingsmiddelen hebben een zoutsproeitest van 500 uur doorstaan. Voor zeer corrosieve omgevingen zoals eilanden kan de zink-aluminium-magnesiumbout worden geüpgraded, met een levensduur buiten van meer dan 20 jaar.

Vraag 3: Als de installatieomgeving zwaar is, zijn er dan aanbevolen aardingssystemen die kunnen worden aangepast aan deze middenklem?

A: Wij adviseren het gebruik van het zeer sterke Zam-vierkante buissysteem, geschikt voor gebieden met zware sneeuw- en windbelasting in Europa. Er is geen lassen nodig, de verbinding en bevestiging gebeuren rechtstreeks met bouten, wat de installatie gemakkelijk maakt.
